PT109
Nouveauté

PT109

Rails Série Rails
Boîtier en plastique conçu pour un montage sur rail DIN, capable d’accueillir jusqu’à neuf modules de 159x87x60 mm, avec ventilation et personnalisation par usinage CNC et impression UV.
Famille Boîtiers pour rail DIN ·Application Mesure, régulation et automatisation
Couleurs disponibles PT109G
Dimensions · longueur × largeur × hauteur
Externes
Internes
En stock Livraison rapide pour moins de 1 000 unités
Need to machine the box?
We make the holes and machining you need.
Want to print your design?
We add any image, text or design.
Need technical advice?
We help you integrate the electronics inside.

Description du produit

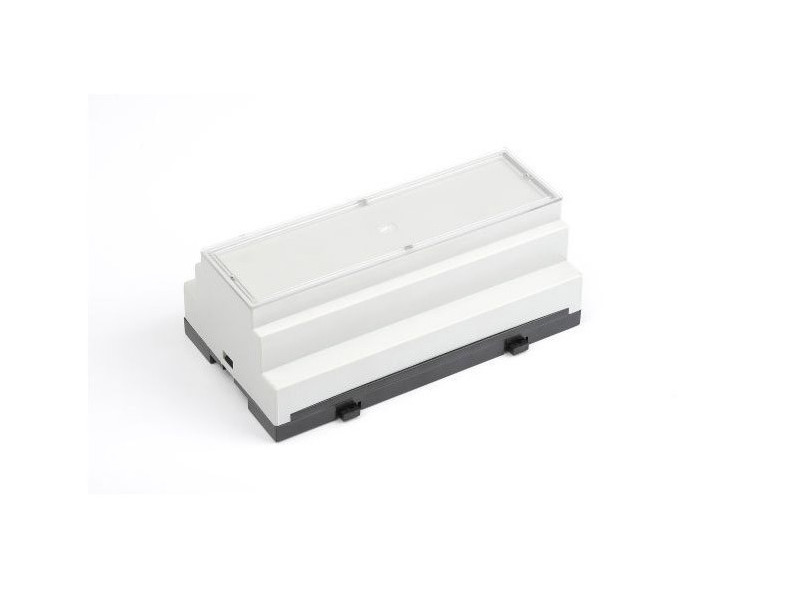

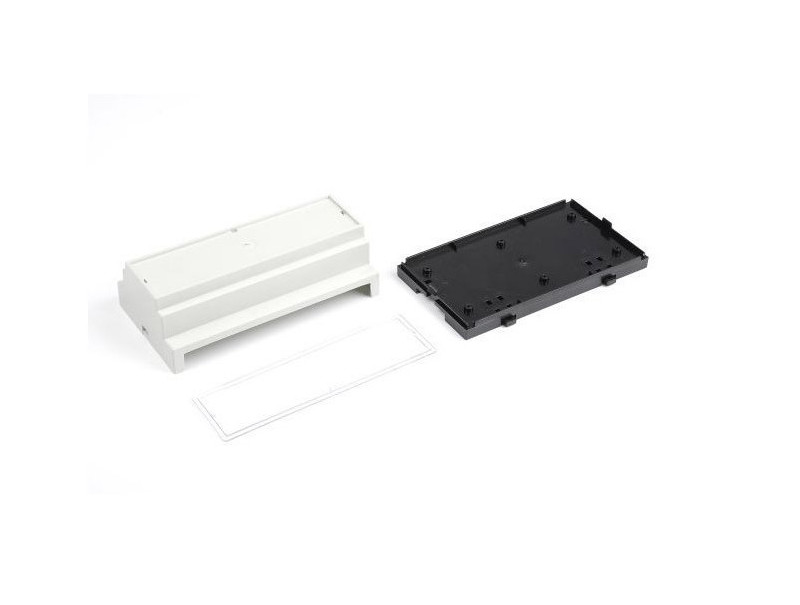

Le modèle PT109 de la série Rails de Supertronic est un boîtier en plastique conçu pour le montage sur rail DIN, capable d’accueillir jusqu’à neuf modules. Fabriqué en ABS UL94-V0 autoextinguible, ce boîtier allie durabilité et sécurité incendie, ce qui le rend idéal pour les environnements électroniques et électriques.

Ses dimensions externes sont de 159x87x60mm, tandis que les dimensions internes sont de 149x82x50mm, offrant un espace généreux pour divers dispositifs.

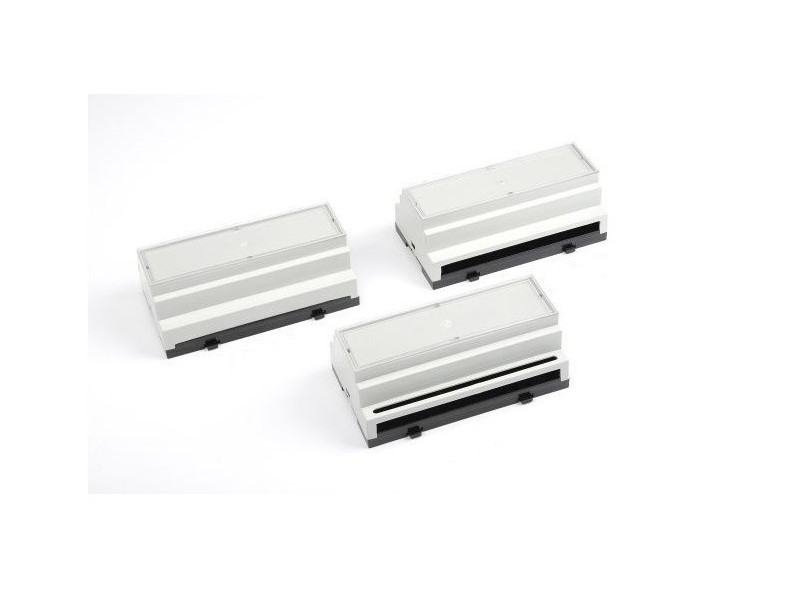

Disponible en versions A (entièrement fermée), B (avec ventilation ouverte) et C (pour borniers à vis), le PT109 offre flexibilité et adaptabilité pour une variété d’applications. Il est particulièrement adapté aux relais temporisés et s’utilise dans des contextes incluant l’automatisation, l’IoT, le test et la mesure, la maison intelligente et les systèmes KNX.

Le boîtier peut également être fixé au mur à l’aide d’un accessoire, ce qui augmente sa polyvalence d’installation.

Disponible dans un élégant coloris gris (RAL 7035), le PT109 répond aux exigences esthétiques d’une grande variété d’environnements.

De plus, comme pour tous les boîtiers Supertronic, il existe la possibilité de personnaliser le boîtier par usinage CNC et impression numérique UV. Cela permet à Supertronic d’adapter le produit aux besoins spécifiques de chaque projet, garantissant un produit non seulement fonctionnel, mais aussi esthétiquement attrayant et conforme aux préférences de design du client.

Spécifications

Matériel ABS UL94-V0
Type de couverture Con Rebaje, Con Ventana
Type de fixation Con Carril DIN
Niveau de protection IP44
Type de fermeture A Presión
État Novedad

Téléchargements

Plan 2D .PDF Plan 3D .STEP fichier DXF .DXF

Accessoires applicables

Accessoires compatibles avec le boîtier PT109G.

220101 220101 Façade ronde en aluminium autocollante (diamètre 38 mm)… Voir l'accessoire 220102 220102 Façade ronde en aluminium autocollante (diamètre de 38 mm)… Voir l'accessoire 220103 220103 Façade ronde en aluminium autocollante (diamètre de 38 mm)… Voir l'accessoire 220104 220104 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220105 220105 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220106 220106 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220107 220107 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220108 220108 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220109 220109 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220110 220110 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220111 220111 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220200 220200 Face avant carrée en aluminium autocollante (48 x 42 mm)… Voir l'accessoire

Comparer avec des modèles similaires

PT109
PT109
Ce produit
PT014
PT014
Voir les détails
PT101
PT101
Voir les détails
PT102
PT102
Voir les détails
PT104
PT104
Voir les détails
PT106
PT106
Voir les détails
PT1202
PT1202
Voir les détails
PT202
PT202
Voir les détails
PT203
PT203
Voir les détails
PT204
PT204
Voir les détails
PT206
PT206
Voir les détails
PT207
PT207
Voir les détails
Dimensions internes
Dimensions externes
Couleur
Noir (RAL 9005)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Noir (RAL 9005)
Gris (RAL 7035)
Matériel
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
ABS UL94-V0
Niveau de protection
IP44
IP44
IP54
IP44
IP44
IP44
IP44
IP44
IP44
IP44
IP44
IP44
