PT504
Nouveauté

PT504

Rails Série Rails

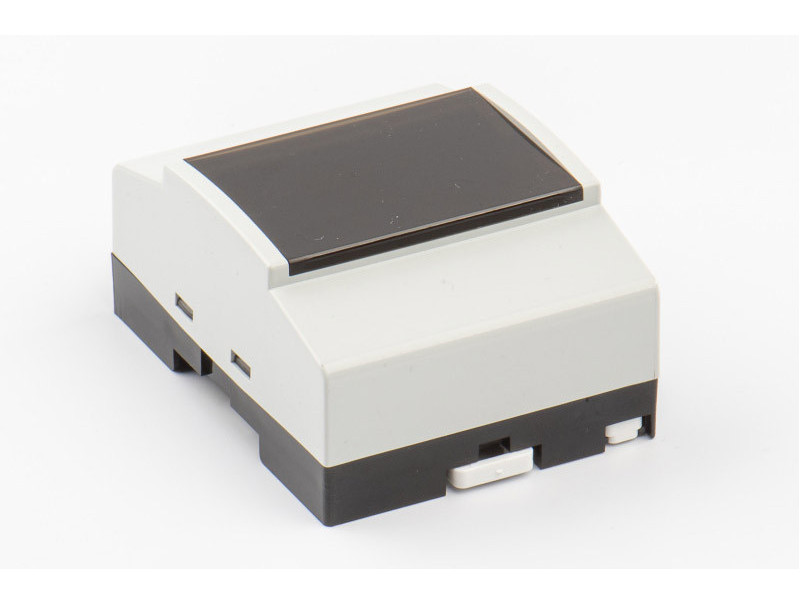

Boîtier en plastique pratique et sûr, conçu pour le montage sur rail DIN de quatre modules de 90x70x45mm et la personnalisation par usinage CNC et impression UV.
Famille Boîtiers pour rail DIN ·Application Mesure, régulation et automatisation
Couleurs disponibles PT504G
Dimensions · longueur × largeur × hauteur
Externes
Internes
En stock Livraison rapide pour moins de 1 000 unités
Need to machine the box?
We make the holes and machining you need.
Want to print your design?
We add any image, text or design.
Need technical advice?
We help you integrate the electronics inside.

Description du produit

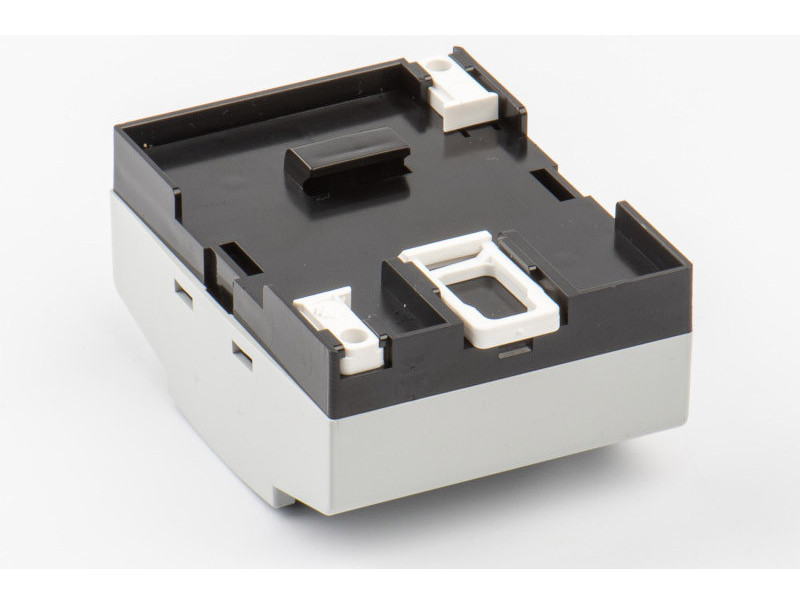

Le modèle PT504 de la série Rails de Supertronic est un boîtier en plastique pratique et sûr, conçu pour le montage sur rail DIN de quatre modules. Fabriqué en ABS UL94-V0 autoextinguible, ce boîtier est idéal pour garantir la sécurité et la durabilité dans des environnements exigeant une résistance au feu.

Avec des dimensions externes de 90x70x45mm et internes de 85x58x27mm, le PT504 offre un espace compact mais suffisant pour accueillir une variété de dispositifs électriques et électroniques.

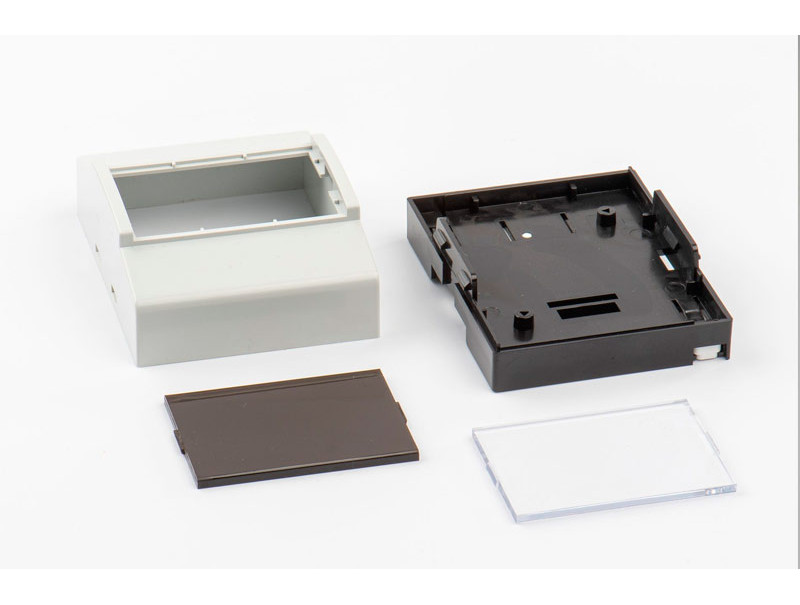

Disponible en version A, entièrement fermée, il s’adapte bien à diverses applications électroniques et électriques, notamment des relais temporisés conçus pour protéger des dispositifs dans des contextes tels que l’automatisation, l’IoT, les tests et mesures, la maison intelligente et les systèmes KNX. De plus, ce boîtier peut être fixé au mur à l’aide d’un accessoire, augmentant sa polyvalence d’utilisation. Il est fourni avec une façade en options de base, transparente ou fumée, avec cinq modèles différents au choix. Proposé en couleurs standard comme le noir (RAL 9005) et le gris (RAL 7035), le PT504 peut également être personnalisé via usinage CNC et impression numérique UV, permettant à Supertronic d’adapter le boîtier aux besoins spécifiques de chaque projet, tout en maintenant des standards élevés de qualité et de design.

Spécifications

Matériel ABS UL94-V0
Type de couverture Lisa
Type de fixation Con Carril DIN
Niveau de protection IP44
Type de fermeture A Presión
État Novedad

Téléchargements

Plan 2D .PDF Plan 3D .STEP fichier DXF .DXF

Accessoires applicables

Accessoires compatibles avec le boîtier PT504G.

220101 220101 Façade ronde en aluminium autocollante (diamètre 38 mm)… Voir l'accessoire 220102 220102 Façade ronde en aluminium autocollante (diamètre de 38 mm)… Voir l'accessoire 220103 220103 Façade ronde en aluminium autocollante (diamètre de 38 mm)… Voir l'accessoire 220104 220104 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220105 220105 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220106 220106 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220107 220107 Façade ronde en aluminium autocollante (diamètre de 50 mm)… Voir l'accessoire 220108 220108 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220109 220109 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220110 220110 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220111 220111 Façade ronde en aluminium autocollante (diamètre de 80 mm)… Voir l'accessoire 220200 220200 Face avant carrée en aluminium autocollante (48 x 42 mm)… Voir l'accessoire
